Helmee AOI. Nowy poziom kontroli jakości.
![](https://www.tegal.pl/wp-content/uploads/2017/01/helmee_logo_B.png)
![](https://www.tegal.pl/wp-content/uploads/2017/01/img_product-full.png)

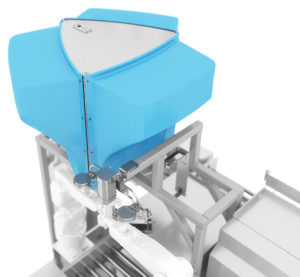

A KAMERY I OPROGRAMOWANIE
Sercem urządzenia Helmee AOI jest system trzech szybkich kamer wysokiej rozdzielczości, które stanowią trzon technologii deflektometrii stereoskopowej (CSD). Współpracujące z nim opracowane przez firmę Helmee oprogramowanie tworzy, na podstawie generowanych przez kamery obrazów, wysokiej dokładności modele 3D detali uwzględniające kształt obiektu jak i właściwości powierzchni .
B PROJEKT I KONSTRUKCJA
Budowa maszyny oparta jest na wysoce odpornym szkielecie zapewniającym stabilność i wytrzymałość na trudne warunki pracy w środowisku przemysłowym. Oprogramowanie sterujące Helmme AOI działa na wysokiej wydajności komputerze PC tak by zebrane i przetworzone dane były jak najszybciej dostępne dla użytkownika i na potrzebę generowanych raportów.

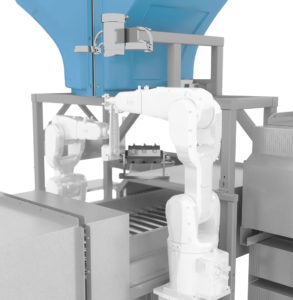

C ROBOTY

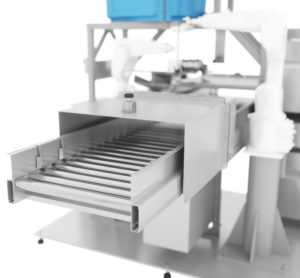

System Helmee AOI jest zintegrowany z dwoma robotami przemysłowymi produkcji ABB. Ramiona robotów sprawnie przekazują transportowane detale do analizy przed obiektywy kamer i następnie odpowiednio je sortują w zależności od wyniku inspekcji. Wydajność roczna dochodzi do miliona kontrolowanych detali.
![](https://www.tegal.pl/wp-content/uploads/2017/02/img_process.jpg)
Nowa jakość
System Helmee AOI tu zupełnie nowy, nieosiągalny dotąd poziom kontroli jakości detali. Dzięki zastosowaniu zaawansowanej technologii deflektometrii stereoskopowej i nowatorskim metodom obróbki pozyskanych danych jesteśmy w stanie wykryć z najwyższa precyzją większość wad powstających w produkcji galwanotechnicznej takich jak pitting, ziarno, wgłębienia, pory i inne braki pokrycia. Helmee AOI sprawdza się wszędzie, gdzie zawodzi ludzkie oko i znaczenie podnosi wydajność procesu kontroli jakości.
Cechy systemu
- dokładność inspekcji detali na poziomie 99.7%
- średni czas inspekcji jednego obiektu 6000 ms
- rozdzielczość na poziomie 2μm
- stała, wysoka rozdzielczość kątowa
- brak martwego pola
- błyskawiczny proces decyzyjny
- stała, wysoka wydajność przez całą dobę
Wykrywane wady powierzchni
